Noblog マルチフライヤー

ヘリスタンド V2 これなら OK牧場 (^◇^)

ステップ 1 ヘリ子をスタンドに乗っける

ステップ 2 ヘリ子を10mmスライドさせる

ステップ 3 ヘリ子を傾けバッテリー交換をする

ステップ 4 ヘリ子を水平に戻しスライドさせ終了

特徴

v1の時は差し込まなければならなく 樹脂スキッドの寸法が定まらず入れにくく取りだしにくい

角度を90度起点に10度ずつ好きなところに持っていける

課題、夏場の為に空冷ファンをつける予定

前回の低床より60mmかさ上げした

引っ掛かり部をスライドできるようにしたためいろんな機体も可能になったかも

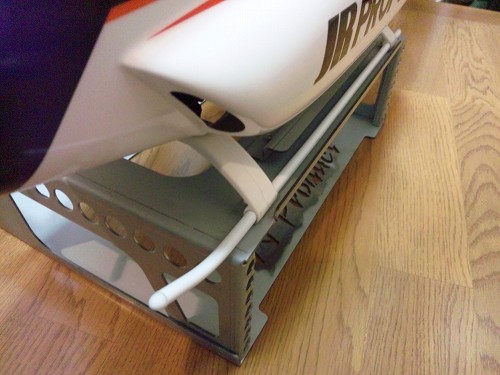

SH3K0725
ステップ 1

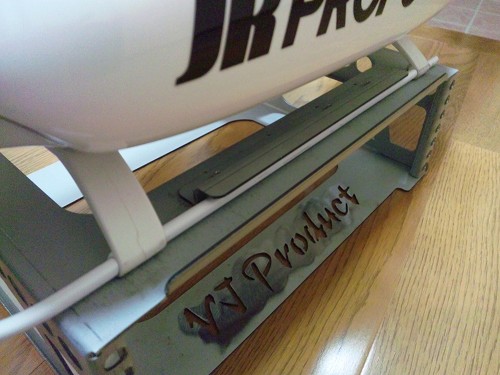

SH3K0726
ステップ 2

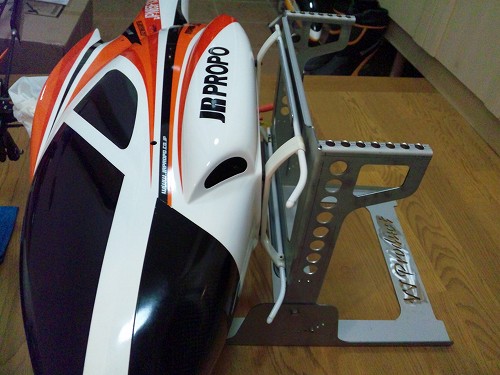

SH3K0727
ステップ 3

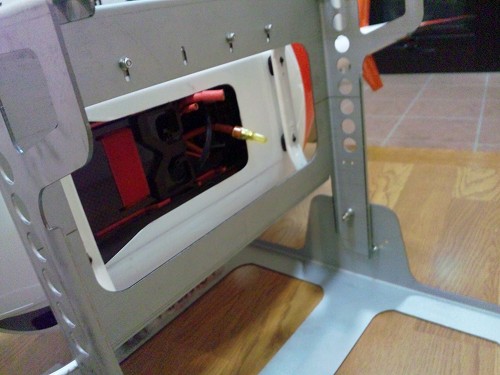

SH3K0728

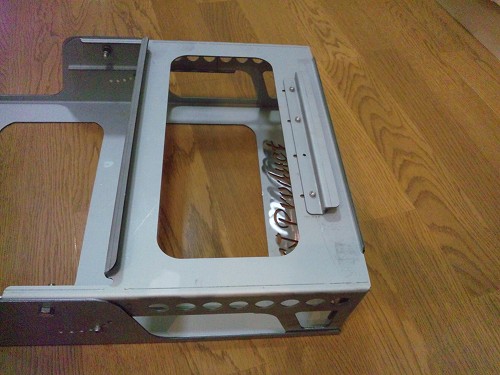

SH3K0723

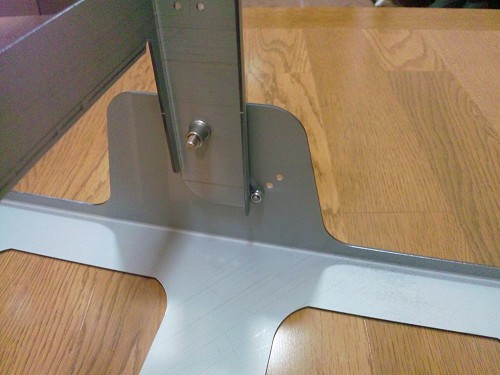

SH3K0724
ダボ止めでシンプルに

— posted by Nob at 09:40 pm   commentComment [0]



ヘリスタンド V2 指令!!

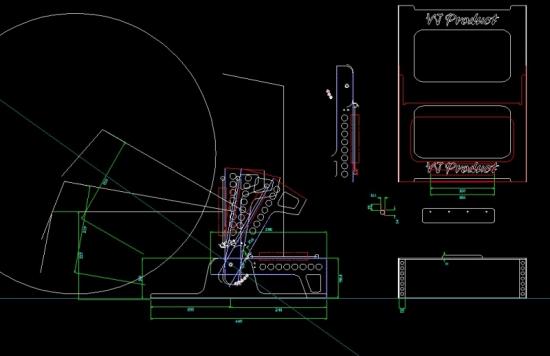

先週の試作での問題点

1.スキッド幅が限定される

2.スライドさせてスキッドを挿入しなければいけないのでメンドクセ~である

3.角度が固定である

4.スタビバーがマストからFLで350mm必要

改善点

1.Z型金具を任意にスライドできるようにした

2.ヘリを乗っけて10mm横移動でOK

3.角度も90度を基準に10度ごと変更できる

4.角度80度から70度に設定すると当らねー:E

注意: このスタンドは個人的な使用目的で製作しているもので販売目的ではありましぇーん~:E

    基本的に販売しておりません~ 昔、○さんと販売したかな~:E

    VJのロゴは個人的につけたもの

    いわいるシールを買ってきて貼るのとおんなじですので勘違いなさらないように:E

あっ!! 試作が1個転がっている~ :E


— posted by Nob at 10:39 am   commentComment [0]
